Hướng dẫn bạn Cách chia đường ống nước đơn giản

Cách chia đường ống nước là vô cùng quan trọng khi tiến hành xây dựng nhà ở để đảm bảo hệ thống cấp thoát nước hoạt động hiệu quả, không xảy ra tình trạng tắc nghẽn hay rò rỉ trong quá trình sử dụng cũng như giúp thợ điện nước dễ hình dung hơn trong việc lắp đặt.Bài viết dưới đây Điện nước 24h sẽ chia sẻ cho bạn nhé!

Tổng quan hệ thống đường ống trong nhà

Hệ thống đường ống nước trong nhà sẽ có các loại ống cơ bản như sau:

• Hệ thống thải nước sinh hoạt: Hệ thống này sẽ mang nguồn nước bẩn đã qua sử dụng ra bên ngoài, theo đường ống nước đến các khu xử lý nước thải.

• Hệ thống cung cấp và phân phối nước: Nó có tác dụng dẫn nước từ nguồn đến các thiết bị cần sử dụng nước.

• Hệ thống thông khí: Chúng được nối với hệ thống thoát nước để cung cấp không khí cho hệ thống này, bao gồm các loại ống trên không trung, cao hơn mái nhà.

• Thiết bị, máy móc sử dụng nước: Các thiết bị trong nhà sử dụng nước gồm máy giặt, bồn tắm, bồn rửa chén, vòi nước,...

Từ đây bạn có thể nắm rõ các cách chia đường ống nước hiệu quả.

4 bước thiết kế sơ đồ lắp đặt đường ống nước trong nhà đạt chuẩn

Quá trình lập bản thiết kế được chia thành 4 bước như sau:

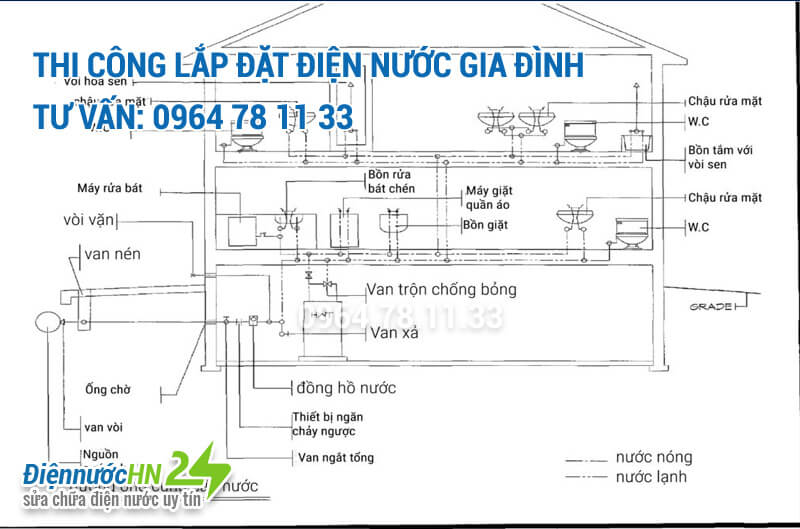

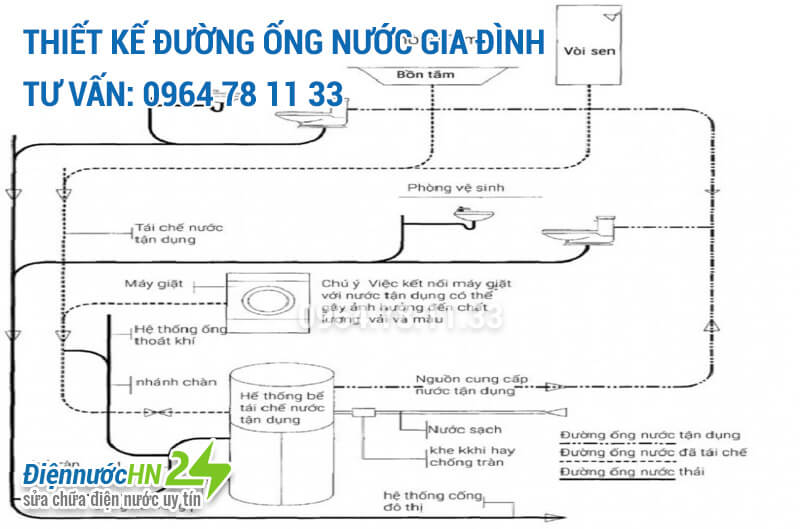

Bước 1: Thiết lập sơ đồ nguyên lý cấp thoát nước trong nhà

Bước đầu tiên là thiết lập sơ đồ nguyên lý hệ thống nước không thể bỏ qua khi muốn lắp đặt đường ống nước trong nhà. Sơ đồ này sẽ giúp bạn biết được cách hoạt động của hệ thống cấp thoát nước trong nhà. Từ đó bạn có thể xác định được rõ các vị trí về đường ống cấp nước, đường thoát nước, đồng hồ, máy bơm,…

Bước 2: Thiết kế mặt bằng cấp thoát nước

Khi thiết kế, bạn nên bố trí các hộp gen chứa; đường ống cấp nước, thoát nước thải sao cho tiết kiệm vị trí và hợp lý nhất. Đồng thời, các đường ống nước nóng và lạnh cũng cần phải đặt sao cho tiết kiệm không gian nhưng vẫn đảm bảo thẩm mỹ ngôi nhà.

Ngoài ra, khi đặt đồng hồ nước, máy bơm hay bể tự hoại,.. cũng cần cân nhắc tới vị trí đặt. Bởi đây là những thứ cần bảo trì, bảo dưỡng và kiểm tra thường xuyên. Chính vì thế nơi đặt thuận tiện sẽ giúp quá trình bảo dưỡng dễ dàng hơn.

Bước 3: Triển khai chi tiết lắp đặt đường ống nước trong nhà

Sau khi đã triển khai phần mặt bằng, tiếp theo bạn cần bước vào giai đoạn triển khai chi tiết bản thiết kế. Ở bước này bạn cần xác định rõ các chi tiết cần lắp đặt như bể tự hoại; cách lắp đặt đường ống nước trong nhà cả nước thải và nguồn nước cấp,… Bạn nên triển khai các chi tiết cả trên mặt bằng và mặt cắt của bản thiết kế để có được cái nhìn rõ nhất khi lắp đặt.

Bước 4: Lắp đặt đường ống nước trong nhà theo quy trình

Bước cuối cùng là triển khai lắp đặt đường ống nước trong nhà theo như thiết kế đã có sẵn. Thông thường, quy trình lắp đặt vật liệu sẽ được tiến hành sau khi thi công phần thô của ngôi nhà. Việc lắp đặt vào thời điểm này sẽ giúp người thợ dễ dàng thi công cũng như không phải đục khoét tường, đảm bảo thẩm mỹ của ngôi nhà sau khi hoàn thiện.

Các quy định về kích thước và cách lắp đặt đường ống nước trong nhà

Quy định về kích thước đường ống

Kích thước đường ống nước cũng ít nhiều ảnh hưởng đến cách chia đường ống nước. Kích thước ở các loại đường ống nước sẽ có sự khác nhau bởi chức năng khác nhau:

• Ống cấp nước: Bán kính của ống cấp nước từ nguồn chính tối thiểu là 10mm. Các ống nhánh, ống cấp nước tới các thiết bị sử dụng tối thiểu là 13mm.

• Ống thông khí: Ống chính cần dựng hướng thẳng lên trời, đường kính >78mm. Các ống phụ khác chỉ cần >38mm là đủ.

• Ống thoát nước: Đối với ống thoát chính của cả nhà cần có đường kính trên 102mm; ống thoát ngang và bồn vệ sinh rộng >78mm; các ống ở bồn rửa, bồn tắm, máy giặt, sàn nhà tắm,…chỉ cần đường kính: 38mm.

Quy định khi lắp đặt đường ống nước trong nhà

Khi lắp đặt đường ống nước trong nhà bạn cần chú ý những quy định sau:

• Đối với đoạn nối trong hệ thống nước thải, tuyệt đối không dùng nối chữ T, chữ X.

• Không tạo các mối nối phức tạp, hạn chế nối cho đường ống nằm ngang.

• Cần bố trí cửa thăm cho hệ thống đường ống thải và ống thoát nước mưa để có thể thông rửa toàn hệ thống.

• Cần bố trí cửa thăm ở đáy các đường ống thoát chính theo phương thẳng đứng. Cùng với đó, vị trí của cửa thăm phải dễ tiếp cận khi cần.

• Hố ga hay bể chứa nước thải, bể phốt cần kín khí, kín nước và được thông khí tốt. Kích cỡ đường ống thông khí có thể nhỏ hơn ống thải lớn.
